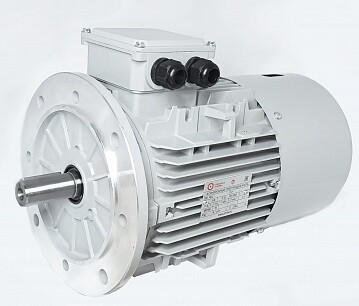

Электродвигатели АИС132M-8-Е 3kW F IP55 V380/660/50
Электродвигатель мощностью 3 кВт со встроенным тормозом, фрикционные диски которого изготовлены из высококачественных фрикционных материалов. Для удобства работы предусмотрена ручка растормаживания. Исполнение тормоза IP55, что позволяет использовать двигатель при низких температурах.
Технические характеристики:
Мощность: 3
Количество полюсов: 8
Варианты установки: Крепление на большом (B5) и малом (B14) фланце; комбинированные исполнения (B34,B35)
Опции: независимая вентиляция
Режим работы: S1
Напряжение, В: 380/660
Сила тока, А: 7.51/4.33
Частота вращения, об/мин: 705
КПД, %: 80.9
Коэффициент мощности: 0.75
Т пуск / Т ном: 2.1
Т max / Т ном: 2.5
Т min / Т ном: 1.8
I max / I ном: 5.1
Шум, дБ(А): 64
Класс защиты: IP55
Класс изоляции обмотки статора: F
Особенности и преимущества:
• Алюминиевые корпус, каркас и задний кожух, вал может быть изготовлен из нержавеющей стали
• Встроенный термодатчик защиты обмоток PTC
• Простота конструкции, возможны доработки (по требованию)
• Высокая стойкость к коррозии
• Степень защиты IP55 (по требованию может быть другая)
• Низкие шум и вибрация, высокая безопасность
• Низкий вес
• Высокопрочная клеммная коробка, сальниковое уплотнение ввода
• Двигатель может работать в продолжительном режиме S1
• Высокая надежность в различных условиях эксплуатации
Размеры электродвигателей
| Подшипники | Лапы (B34 и B35) | Вал | Основные | |||||||||||||||||||
| Спереди | Сзади | КК | H | A | B | C | D | E | F | G | K | SS | XX | ZZ | AA | AD | HD | AC | L | TBS | TBW | TBH |
| 2-M25*1.5 | 132 | 216 | 178 | 89 | Ø38 | 80 | 10 | 33 | 12×15 | М12 | 28 | 37 | 255 | 316 | 184 | Ø256 | 556 | 38 | 112 | 112 | ||
| B5 | B14 | ||||||||||
| N | M | P | S | T | R | N | M | P | S | T | R |
| Ø230 | Ø265 | Ø300 | Ø15 | 4 | 0 | Ø130 | Ø165 | Ø200 | M10 | 3.5 | 0 |
Схема подключения тормоза
Система обозначений электродвигателей АИС
