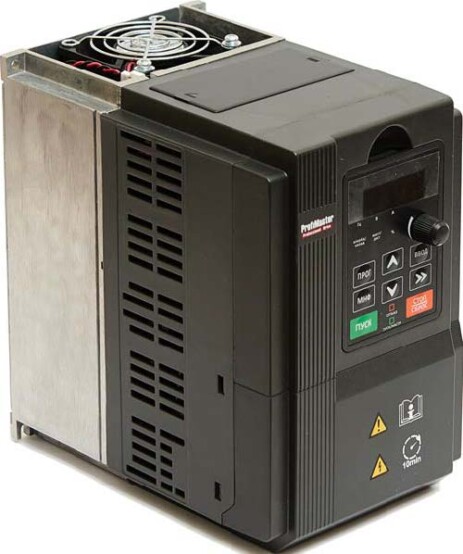

Универсальный преобразователь частоты с векторным управлением ProfiMaster PM-500
Технические характеристики:
Напряжение питания: 3 фазы 380-480 В
Номинальная мощность: 2,2 - 400 кВт
Преимущества:
• Встроенный ПЛК
• Специализированный модуль загрузки, копирования и выгрузки пользовательской конфигурации без подачи питания
• Пользовательское меню до 28 параметров и меню быстрой настройки
• RS485 Modbus RTU
• ПО для конфигурирования с ПК (Windows)
Надежность и отказоустойчивость
• AVR-Функция защиты от просадок напряжения
• Защита от химически агрессивных сред
• IGBT транзисторы с рабочей температурой до 150С°
• Перезапуск при пропадании питания
• Разнесенные каналы охлаждения силовой и управляющей электроники
Простое конфигурирование
• Прикладные макро-конфигурации
• ПИД-регулирование процесса
• 16-ступенчатое управление скоростью
• Скалярное, 2 векторных 6 «U/f в степени» законов управления
• Авто-тюнинг двигателя статический и динамический
• Перегрузочная способность
110% от номинальной в установившемся режиме150% от номинальной в течение 1 минуты180% от номинальной в течение 10 сек200% от номинальной в течение 1 сек
• Высокий пусковой момент
180% пускового момента при 0,5 Гц(Режим Векторное управление 1)180% пускового момента при 0,25 Гц(Режим Векторное управление 2)
• Отклонение напряжения питания
220 В -от 15% до +20%; 380 В - от15% до +30%;
• Частота коммутации: 0,7- 16 кГц
• Выходная частота: 0-600 Гц с шагом 0,01 Гц
• Тормозной момент: от 0% до 150%
• Время разгона: от 0 до 6000 сек
• Глубина регулирования: векторный 2 1:200; U/F 1:50
• Точность поддержания скорости: векторный 0,2% ; U/F 0,5%
• Рабочая температура: -10С +40С
• Температура хранения: -20С +70С
• Высота над уровнем моря: до 2000 м
• Степень защиты: IP20
Удобство и простота
• Выносной пульт (до 50 м, разъем RJ 45) с потенциометром и LED дисплеем
• Оптимизация схемы выпрямителя, весь модельный ряд поддерживает общую шину постоянного тока
• Номинальная частота коммутации 8 кГц. Высокая частота коммутации обеспечивает высокую силу тока на выходе и тихую работу двигателя
• Монтаж на DIN рейку и выносной монтаж радиатора
• Компактный корпус до 60% компактнее аналогов
Коммуникационные возможности
• Встроенный ПЛК
• Modbus RTU
• RS485
• 7 логических входов (Позитивная и негативная логика)
• Импульсный вход
• 3 аналоговых входа
• 2 аналоговых выхода
• 2 логических выхода (открытый коллектор) / 1 импульсный выход
• 2 релейных выхода
• Различные основные и вспомогательные источники команд и переключения
• Выход для внешнего терминала
• 2-х и 3-х проводное управление
• Выносной пульт до 50 м (опция)
Модельный ряд преобразователей частоты ProfiMaster PM-500
| Номер модели | Мощность электродвигателя тяжелый/ норм. режим кВт | Номинальный входной ток, A | Номинальный выходной ток, A | Габариты, мм | |
Тяжелый режим | Нормальный режим | ||||
| 3 фазы, 380 В, 50/60 Гц Диапазон: -15% ~ +30% | |||||
| PM500A-4T-2.2G/4.0G | 2,2/4,0 | 5,80 | 5,5 | 9,5 | 117*187*175 |
| PM500A-4T-4.0G/5.5PB | 4,0/5,5 | 11,0 | 9,5 | 13 | |
| PM500A-4T-5.5G/7.5PB | 5,5/7,5 | 14,6 | 13 | 17 | |
| PM500A-4T-7.5GB | 7,5 | 20,5 | 17 | 17 | |
| PM500A-4T-7.5G/11PB | 7,5/11 | 20,5 | 17 | 25 | 146*249*177 |
| PM500A-4T-11G/15PB | 11/15 | 26 | 25 | 32 | |
| PM500A-4T-15G/18.5PB | 15/18,5 | 35 | 32 | 37 | 198*300*185 |
| PM500A-4T-18.5G/22PB | 18,5/22 | 38 | 37 | 45 | |
| PM500A-4T-22G/30PB | 22/30 | 46,5 | 45 | 60 | |
| PM500A-4T-30G/37PB | 30/37 | 62 | 60 | 75 | 245*410*200 |
| PM500A-4T-37GB | 37.0 | 76 | 75 | 75 | |
| PM500A-4T-037G/045P(B) | 37/45 | 76 | 75 | 91 | 275*470*215 |
| PM500A-4T-045G/055P(B) | 45/55 | 92 | 91 | 112 | |
| PM500A-4T-055G/075P(B) | 55/75 | 113 | 112 | 150 | |
| PM500A-4T-075G/090P(B) | 75/90 | 157 | 150 | 176 | 310*620*262 |
| PM500A-4T-090G/110P(B) | 90/110 | 180 | 176 | 210 | |
| PM500A-4T-110G/132P | 110/132 | 214 | 210 | 253 | 400*750*300 |
| PM500A-4T-132G/160P | 132/160 | 256 | 253 | 304 | |
| PM500A-4T-160G/185P | 160/200 | 307 | 304 | 350 | |
| PM500A-4T-185G/200P | 185/200 | 326 | 350 | 377 | 500*855*320 |
| PM500A-4T-200G/220P | 200/220 | 385 | 377 | 426 | |
| PM500A-4T-220G/250P | 220/250 | 430 | 426 | 470 | |
| PM500A-4T-250G/280P | 250/280 | 468 | 470 | 520 | 540*925*380 |
| PM500A-4T-280G/315P | 280/315 | 525 | 520 | 600 | |
| PM500A-4T-315G/355P | 315/355 | 580 | 600 | 650 | 620*996*390 |
| PM500A-4T-355G/400P | 355/400 | 624 | 650 | 690 | |

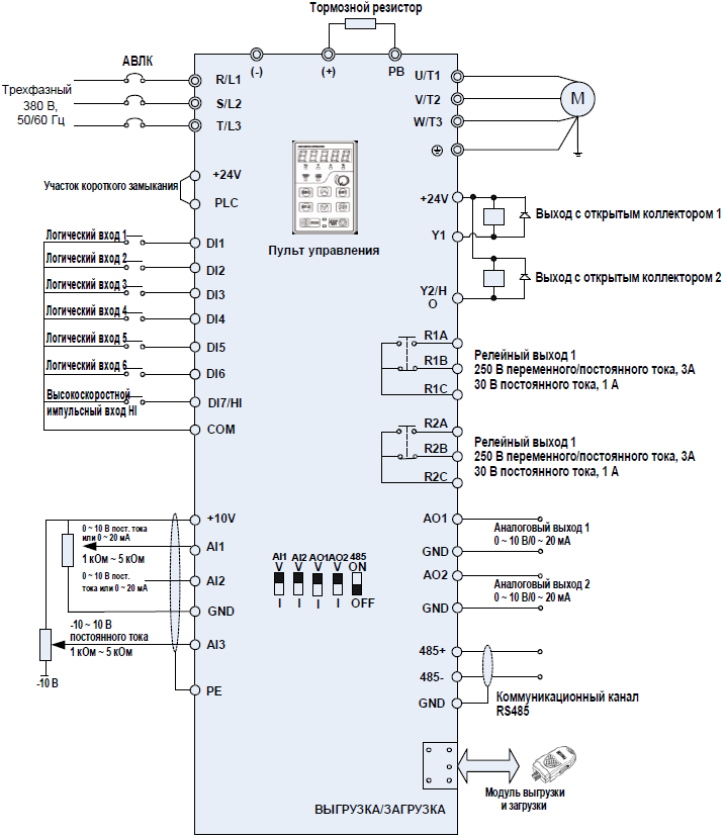

Стандартная схема подключения преобразователя частоты PM500
